Elastomer- und Gleitlager

Dilatation von Bauwerken aus Beton, d.h. mit Blech verstärkte Brückenlager oder Gleitlager mit PTFE-Beschichtung.

Was sind Brückenlager aus Elastomer und PTFE-Gleitlager?

Beschreibung

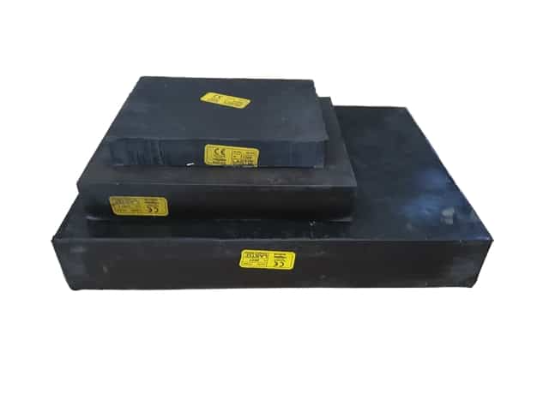

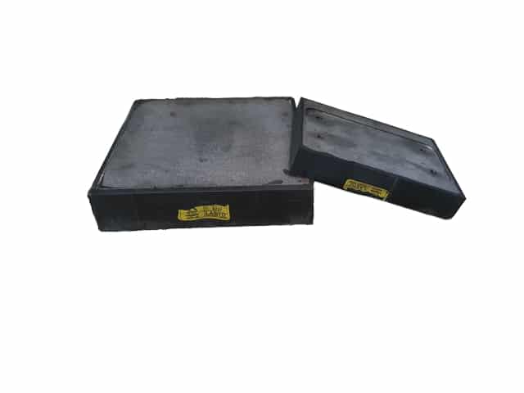

Elastomer-Lager
Brückenlager aus Gummi, die heute in der Bauindustrie verwendet werden, sind hochentwickelte Produkte, die aus den hochwertigsten Materialien hergestellt werden. Elastomerlager sind in Schichten aufgebaut und werden in Hochleistungspressen hergestellt. Sie bestehen aus CR (Chloropren-Kautschuk) oder NR (Naturkautschuk) je nach geforderter Norm und Stahlplatten zwischen diesen Gummischichten.

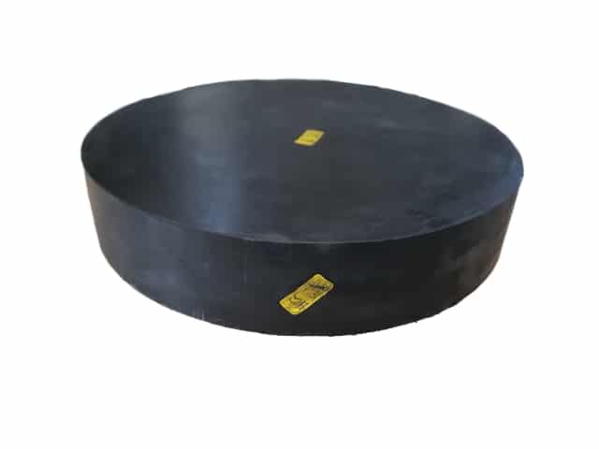

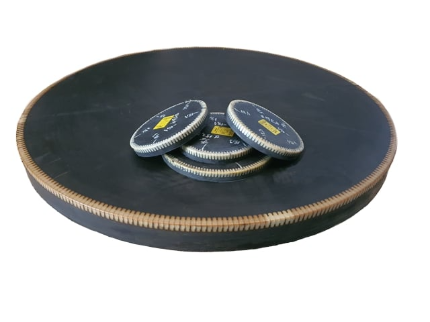

Je nach Projektanforderungen oder den Wünschen unserer Kunden können wir Elastomerlager in zylindrischer, quadratischer oder rechteckiger Form herstellen. Wir entwickeln unsere Elastomerlager nach den neuesten Erkenntnissen und technischen Entwicklungen in der Lagertechnik.
Grundlage sind neben hochwertigem Kautschuk auch Bleche, deren Qualität ebenfalls durch die jeweilige Norm oder die Kundenanforderungen bestimmt wird. Diese Materialien, die in einer Form übereinander gestapelt werden, werden in einer Presse unter hohem Druck miteinander verbunden, was als Vulkanisierung bezeichnet wird. Auf diese Weise haftet der Gummi je nach Druck und Kraft auf dem Metall.

Gleitlager mit PTFE-Platten
Gleitlager spielen eine sehr effektive Rolle bei den Punktlösungen der verwendeten Konstruktion. Gleitlager mit Teflonplatten werden bei hochdetaillierten Lösungen verwendet, die außer bei vertikalen Lasten keine kleinen horizontalen Verschiebungen aufweisen.

Eigenschaften

Elastomer-Lager
MAJK-Brückenlager werden vor und nach der Produktion einer Qualitätskontrolle gemäß den europäischen Normen unterzogen. Je nach den Anforderungen unserer Kunden können Elastomerlager gemäß den Normen AASHTO M251, EN 1337, BS 5400, DIN 4141, TS-ISO 6446 und AS 5100-4 hergestellt werden.

Gleitlager mit PTFE-Platten
Für alle Gleitlager mit Teflonplatten ist es notwendig, Stahlplatten zu verwenden, die die Verschiebung nicht beeinträchtigen. Im Allgemeinen ist diese Art von Lager in Gebäuden, Einkaufszentren und auf Brücken zu finden.
Horizontale Belastung wirkt sich bei dieser Art von Lager nicht aus. Die horizontale Belastung wird direkt auf die Ölräume übertragen, die bei PTFE-Materialien mit Silikonöl auftreten, das seine eigene Integrität schützen und auch die Reibung mit der Edelstahlplatte verringern kann.

Design

Von kleinen Formaten bis hin zu 1000×1000 mm, verschiedenen Dicken, aber auch Sonderausführungen.

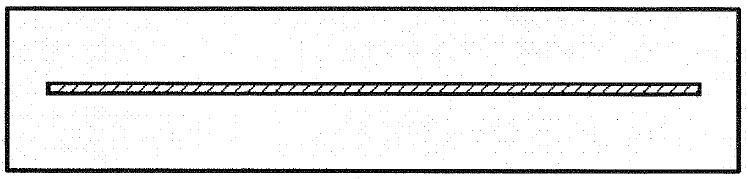

ELASTOMERLAGER TYP A

Schichtlager mit nur einer stahlverstärkten Platte, die vollständig mit Elastomer (Gummi) überzogen ist

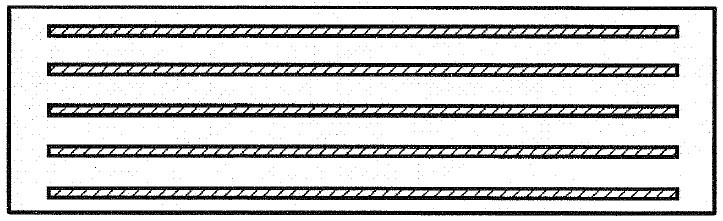

ELASTOMERLAGER TYP B

Schichtlager mit mindestens zwei stahlverstärkten Platten, die vollständig mit Elastomer (Gummi) überzogen sind

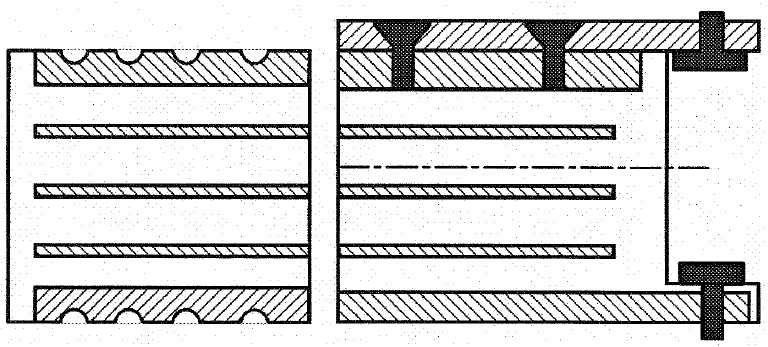

ELASTOMERLAGER TYP C

Lagenlager mit äußeren Stahlplatten (profiliert oder zur Befestigung)

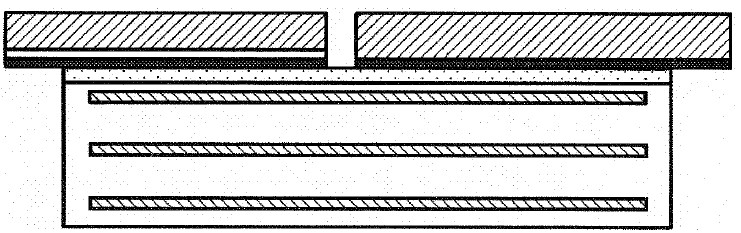

ELASTOMERLAGER TYP D

ein geschichtetes Lager mit mindestens zwei stahlverstärkten Platten, die vollständig mit Elastomer (Gummi) überzogen sind, aber mit einer PTFE-Schicht, die mit dem Elastomer verbunden ist

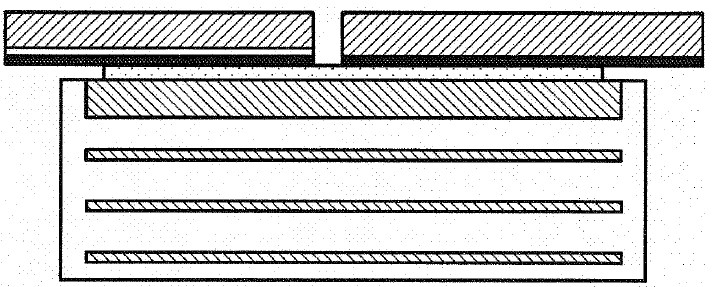

ELASTOMERLAGER TYP E

Schichtlager mit äußeren Stahlplatten (profiliert oder mit Befestigungsmöglichkeit), aber mit einer äußeren Platte, die mit dem Elastomer verklebt ist, und einer in den Stahl eingebetteten PTFE-Schicht
